  织物Fabrics,因其化学组成和结构,传统上就可以用于吸声体 acoustic absorbers。

  近日,麻省理工学院 Yoel Fink团队Wei Yan一作,在Nature上发文,报道了一种听觉系统仿生织物,可以作为灵敏的听觉麦克风,同时保留了织物的传统品质,如机洗性和悬垂性。织物介质是由棉经纱cotton warp纬纱weft中的高杨氏模量纺织纱线 textile yarns组成,将可听频率10-7个大气压微弱压力波,转换为低阶机械振动模式。编织到织物中的是热拉伸复合压电纤维,其与织物一致并将机械振动转换为电信号。

  纤维灵敏度的关键是弹性覆层,该覆层将机械应力集中在压电复合层中,该压电复合层具有大约每牛顿46皮库伦的高压电电荷系数,这是热拉伸工艺的结果。响应于可听声激励的电输出和空间振动模式的同时测量,揭示了具有纳米振幅位移的织物振动模式是纤维电输出源。由于纤维占织物体积比例小于0.1%,一次纤维拉伸,就能制造出数十平方米的织物麦克风。

  三个不同应用举例说明了这项研究的有用性:带有双声纤维的机织衬衫,可以测量声脉冲的精确方向,在作为声音发射器和接收器的两个织物之间,建立双向通信,以及衬衫听诊心音信号。



图1:织物话筒设计与原理。




图2:声学纤维制造和表征。




图3:膜上声学纤维表征。




图4:机织声学织物制造和表征。

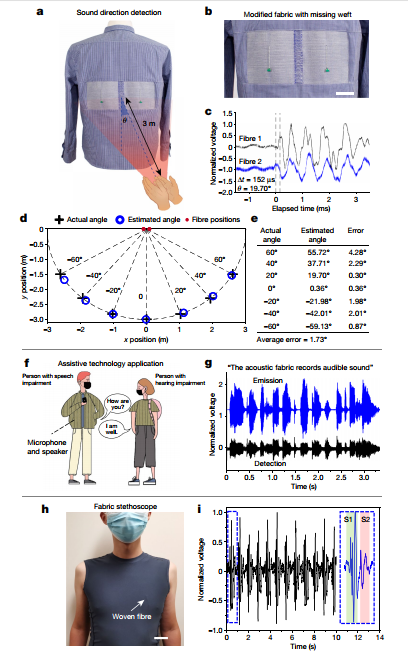

图5:整合到衬衫中的机织吸声织物应用实例。

  该项研究,实现了声学织物的原理、材料和机制。所得到的织物,能够以与商用麦克风相当的性能,有效地检测可听见的声音。在声音方向检测、声学通信和心音听诊方面的应用表明,该技术具有广泛适用性,可促进基于织物的人机界面、生理监测和保健、航空航天工程、通信、生物医学、机器人和计算织物发展。

  原文链接:https://www.nature.com/articles/s41586-022-04476-9

  DOI: https://doi.org/10.1038/s41586-022-04476-9
